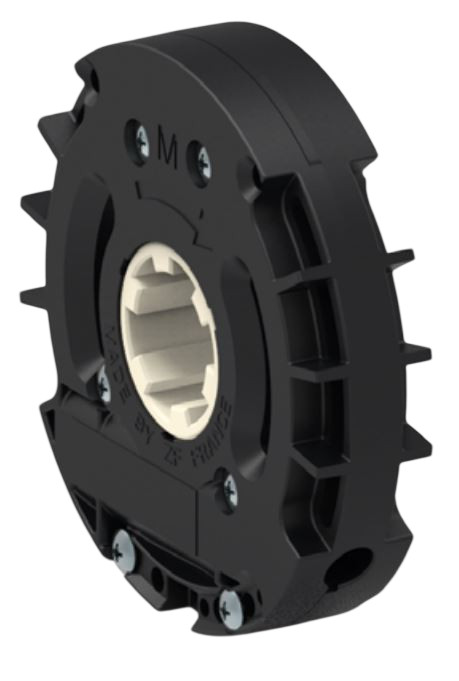

Treuil AFC entrée 6 pans 7 mm sortie crabot diamètre 22 mm ZURFLUH FELLER C371A

Description

Le treuil AFC de Zurfluh Feller est un mécanisme destiné à l’entraînement des volets roulants de dimensions moyennes. Il assure la transmission du mouvement vers l’axe d’enroulement par un système de crabot femelle, permettant une liaison adaptée aux configurations standards d’équipement de volet roulant. Sa conception s’intègre dans les installations nécessitant une commande manuelle avec gestion maîtrisée des efforts de manœuvre.
Le carter est réalisé en polyamide chargé fibre de verre avec une teinte noire, associé à une roue en polyamide naturel et à une vis en POM. L’ensemble des composants participe à la continuité du mouvement et à la transmission du couple entre la manivelle et l’axe d’enroulement. Le dispositif intègre un système de frein anti-retour ainsi qu’un limiteur de manœuvre à la montée, contribuant au maintien de la position du tablier.
Le treuil AFC de Zurfluh Feller dispose d’un système d’arrêt de fin de course permettant de limiter le nombre de tours lors de la manœuvre. Il est débrayable à la descente sous effort et fonctionne avec une entrée de tringle de type 6 pans. Sa capacité de levage est adaptée aux volets roulants de dimensions intermédiaires, avec un rapport de réduction défini pour assurer la correspondance entre effort appliqué et mouvement obtenu.

Caractéristiques techniques :

Sortie vers axe d’enroulement par crabot femelle
Frein anti-retour intégré
Arrêt de fin de course avec capacité de 10 tours
Limiteur de manœuvre forcée à la montée
Débrayable à la descente sous effort
Carter : polyamide chargé fibre de verre
Vis : POM
Roue : polyamide naturel
Finition : noire
Entrée de tringle de manœuvre : 6P7
Rapport de réduction : 1/5,25
Couple disponible sur l’arbre garanti sur 10 000 cycles : 12 Nm
Couple d’entrée recommandé : 4,5 Nm
Diamètre d’encombrement : 99 mm
Couple à la manivelle : 1,5 Nm
Entraxe de fixation : 56 et 90 mm
Epaisseur : 22 mm
Capacité de levage : 20 kg
