Description

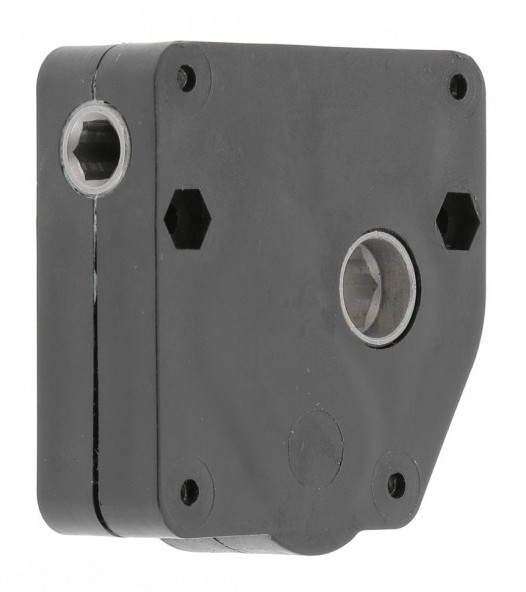

Le treuil AFC de Deprat est un mécanisme manuel destiné à l’équipement des volets roulants. Son fonctionnement repose sur une transmission par roue et vis sans fin. Cette conception permet de convertir le mouvement de la manivelle en rotation pour accompagner la montée et la descente du volet roulant. Le mécanisme intègre également un système de fin de course adapté au contrôle de la manœuvre.
Ce composant dispose d’un carter en PVC et d’une embase prévue pour une fixation par vis. Sa conception permet un montage à droite comme à gauche, selon la configuration du coffre ou du mécanisme existant.

Caractéristiques techniques :

Matière du carter : PVC
Fin de course : 13 tours
Sortie côté axe : hexa 6 pans femelle 10 mm
Entrée côté manivelle : hexa 6 pans femelle 7 mm
Diamètre de l’embase : 60 mm
Entraxe de fixation : 50 mm
Epaisseur : 20 mm
Réduction : 1/6
