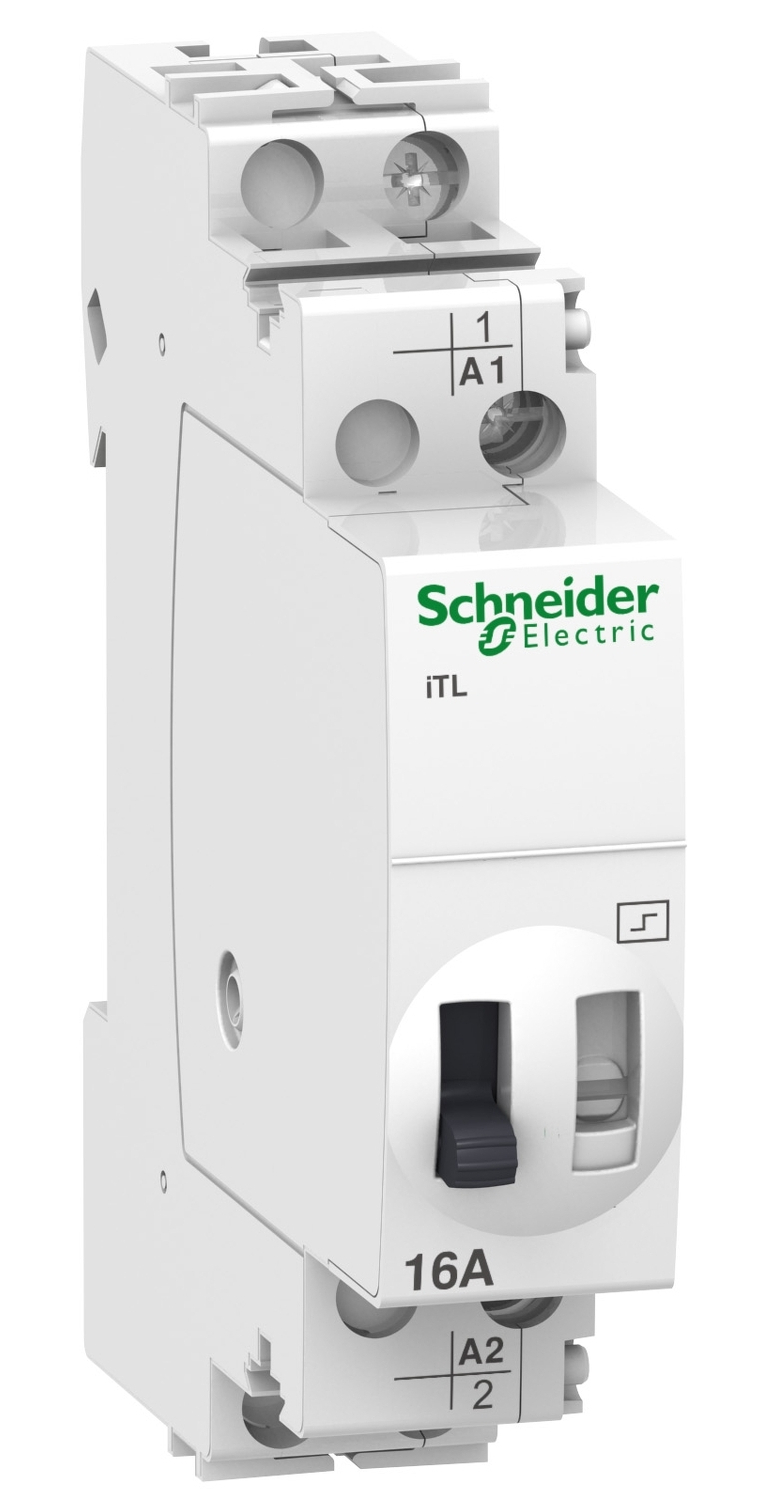

Télérupteur iTL ACTI9 16 A 1NO 24 VCA 12 VCC 50-60 Hz SCHNEIDER ELECTRIC A9C30111

Description

Le télérupteur iTL de Schneider Electric est un appareil modulaire destiné à la commande de circuits électriques par impulsion. Il s’intègre dans les tableaux de distribution pour assurer la gestion de l’éclairage à partir de plusieurs points de commande. Sa conception permet une installation dans les ensembles électriques modulaires et accompagne les besoins de commande dans les applications résidentielles ou tertiaires. Ce modèle appartient à la gamme Acti9 iTL, dédiée aux fonctions de commutation dans les installations basse tension.

Caractéristiques techniques :

Application de l’appareil : standard
Pôles : 1P
Composition des contacts de pôles : 1 NO
Type de réseau : CA
Type de commande : déconnexion de la bobine
Type de commande : commande manuelle et à distance
Type de signal de commande : impulsion
Type de commande à distance : bouton-poussoir lumineux 3 mA
Signalisation locale : indication ON/OFF
Mode d’installation : fixe
Support de montage : rail DIN
Fréquence du réseau : 50/60 Hz
Fréquence de commutation : 5 commutations/minute
Fréquence de commutation : 100 commutations/jour
Durée de l’impulsion : 50 ms à 1 s
[In] courant nominal : 16 A
[Uc] tension circuit de commande : 24 V CA 50/60 Hz
[Uc] tension circuit de commande : 12 V CC
[Ue] tension assignée d’emploi : 250 V CA 50/60 Hz
Niveau acoustique : 60 dB
Degré de pollution : 3
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de l’air ambiant en fonctionnement : -20 à 50 °C
Température ambiante pour le stockage : -40 à 70 °C
Pas de 9 mm : 2
Hauteur : 84 mm
Largeur : 18 mm
Profondeur : 60 mm
