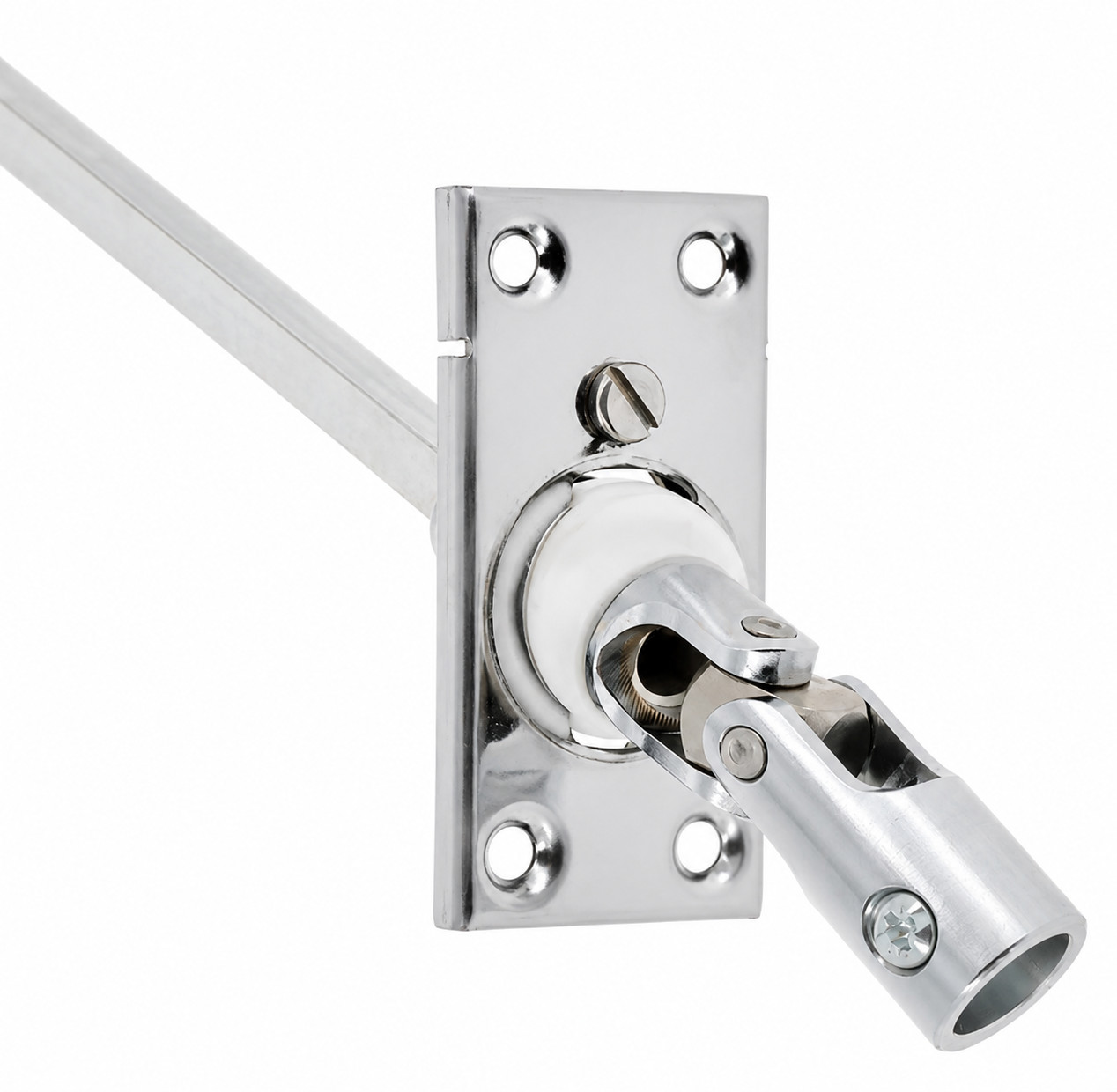

Sortie de caisson 45° sous coffre sortie carré de 7 mm entré diamètre 13 mm M1191

Description

Cette sortie de caisson est une pièce de liaison destinée aux systèmes de volet roulant à manœuvre manuelle. Elle permet de relier la manivelle au treuil afin de transmettre le mouvement de rotation lors de l’ouverture ou de la fermeture du tablier. Sa conception à simple cardan répond aux besoins de remplacement ou d’équipement sur un mécanisme compatible.
Cette sortie de caisson dispose d’un cardan en acier avec une platine de fixation adaptée à une pose sous coffre. Sa configuration permet également une installation avec un angle de sortie selon le montage du volet roulant. L’ensemble assure la continuité mécanique entre l’organe de commande et le treuil, sans modification du principe de fonctionnement existant.
La sortie de caisson de Decoper présente une entrée côté manivelle et une sortie côté treuil de formes distinctes. Cette configuration facilite l’association avec les éléments de manœuvre correspondants, à condition de vérifier la forme d’emmanchement, le sens de pose, les entraxes et les dimensions de la platine avant remplacement.

Caractéristiques techniques :

Matière du cardan : acier
Type : 45° simple cardan
Pose préconisée : sous coffre
Pose préconisée : façade
Couleur de la platine : chromé / nickelé
Forme d’entrée côté manivelle : rond femelle ø 13 mm
Forme de sortie vers le treuil : carré mâle de 7 mm
Longueur de la tige de sortie recoupable : 300 mm
Dimension de la platine : 70 x 35 mm
Entraxe de fixation : 56 x 21 mm

Remarque :

Vis de fixation non fournies
