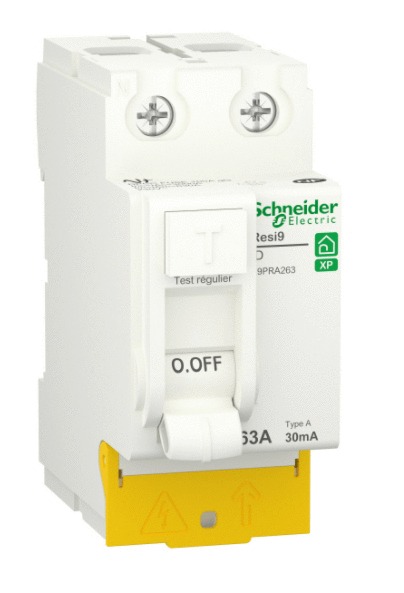

Interrupteur différentiel RESI9 30 mA 2P peignable 2 x 63 A Type A SCHNEIDER ELECTRIC R9PRA263

Description

L’interrupteur différentiel RESI9 de Schneider Electric joue un rôle crucial en détectant les défaillances électriques sur le circuit d’installation d’un local. Son fonctionnement assure la fermeture et le sectionnement du circuit en cas de fuites de courant ou de défauts d’isolement dans le réseau, particulièrement adapté pour les réseaux en courant alternatif (CA). La position du pôle neutre est à gauche, assurant ainsi une configuration bien définie.
Doté d’une temporisation instantanée, cet interrupteur différentiel réagit rapidement aux variations de courant, garantissant une protection efficace contre les défauts électriques. La commande se fait par maneton, offrant ainsi une manipulation aisée et une intervention manuelle en cas de besoin. De plus, il est équipé d’une indication de tension, facilitant la surveillance du statut de l’interrupteur avec une indication on/off claire. Ce dispositif RESI9 représente une solution fiable pour assurer la sécurité électrique au sein de l’installation.

Caractéristiques techniques :

Position du pôle neutre : gauche
Temporisation : instantané
Pouvoir assigné de coupure et de fermeture : Im 500 A
Courant nominal de court-circuit conditionnel : Inc 3 kA
Fréquence du réseau : 50 Hz
Tension d’isolement : 440 V
Type de réseau : CA
Tension assignée de tenue aux chocs : 4 kV
Courant de pointe : 250 A
Type de commande : par maneton
Indication de tension : indication ON / OFF
Mode d’installation : encliquetable
Support de montage : rail DIN
Pas de 9 mm : 4
Couleur (RAL 9003) : blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Longueur de dénudage des fils : 15 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
Degré de pollution : 2
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température ambiante de stockage : – 40…80 °C
Dimension (hauteur × largeur × profondeur) : 81 × 36 × 73 mm
Profondeur d’encastrement : 43,5 mm
Poids du produit : 180 g
