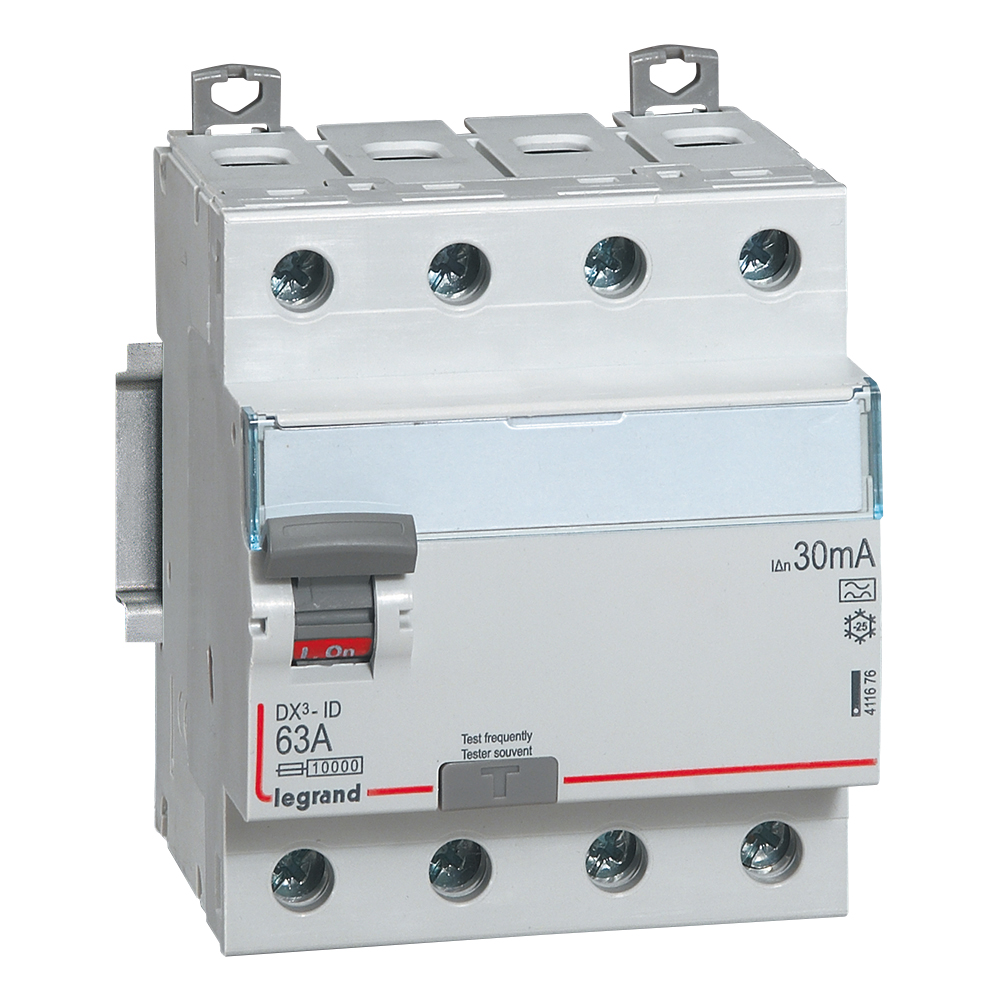

Interrupteur différentiel DX3-ID 4PG 63 A type A 30 mA LEGRAND 411676

Description

L’interrupteur différentiel DX³-ID de Legrand est un dispositif modulaire tétrapolaire conçu pour détecter les fuites de courant résultant de défauts d’isolement et pour couper immédiatement l’alimentation du circuit concerné en cas de contact accidentel avec le courant. Ce modèle, avec une arrivée haute et une sortie basse par bornes à vis, offre une intensité nominale de 40 A et une sensibilité de 30 mA, répondant ainsi aux normes de sécurité et de protection électrique.
Grâce à sa capacité à accepter des auxiliaires, des commandes motorisées et des modules de raccordement DX³, cet interrupteur différentiel se distingue par sa polyvalence et son adaptabilité. Il est idéal pour les installations résidentielles, tertiaires légères et tertiaires lourdes, où la sélectivité et le gain de place sont essentiels. En offrant une protection optimale définie par la norme NF C 15-100, il permet d’éviter la mise hors service de l’ensemble de l’installation en cas de défaut et renforce le pouvoir de coupure de la protection aval.
Le DX³-ID s’intègre parfaitement dans les systèmes de distribution électrique modernes, où la sécurité et la fiabilité sont primordiales. Avec un pouvoir de coupure élevé et un encombrement réduit, il répond aux besoins des installations électriques les plus exigeantes. Ce produit fait partie de la gamme complète DX³ de Legrand, qui inclut également des disjoncteurs, des auxiliaires pour déclenchement à distance et des blocs différentiels adaptables, assurant une protection intégrale contre les risques électriques.

Caractéristiques techniques :

Type de tension : AC
Avec dispositif de verrouillage
Indication de repérage des bornes de raccordement
Produits auxiliaires associables
Conforme aux tests de mise en service (1000 V)
Couleur : gris
Numéro RAL (équivalent) : 7035
Sens de l’alimentation électrique : par le haut ou le bas
Sans halogène
Mode de pose : rail DIN
Type de connexion : borne à vis
Type de connexion : peigne et câble
Avec zone de texte/surface d’inscription
Nombre de pôles : 4
Tension assignée (Ue) : 400 V
Tension nominale (Un) : 320 – 440 V
Tension d’isolement assignée (Ui) : 500 V
Tension assignée de tenue aux chocs (Uimp) : 4 kV
Calibre/courant nominal assigné (In) : 40 A
Sensibilité / courant de défaut nominal (IΔn) : 0,03 A
Type de courant différentiel : A
Résistance de court-circuit (Icw) : 10 kA
Tenue au courant de choc : 0,25 kA
Fréquence : 50 Hz
Largeur en nombre de modules : 4
Profondeur d’encastrement : 44 mm
Température ambiante en fonctionnement : -25 à 60 °C
Degré de pollution : 2
Section de raccordement câble souple : 0,75 – 35 mm²
Section de raccordement câble rigide : 0,75 – 50 mm²
Température de stockage : -40 à 70 °C
Largeur : 71,2 mm
Hauteur : 83 mm
Profondeur : 77,8 mm

Restrictions d’usages :

L’interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ou un fusible ayant au maximum la même intensité nominale que l’interrupteur différentiel.
