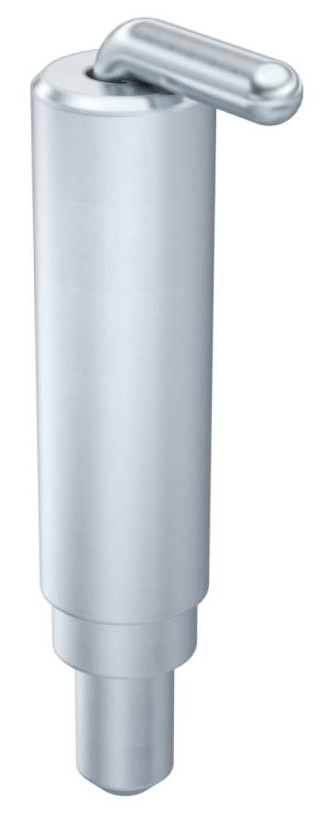

Fiche à souder PINET 8571030

Description

La fiche de Pinet est une charnière à souder conçue pour l’articulation de portes encastrées dans les ensembles de menuiserie métallique. Son principe repose sur un pivot avec broche montée sur ressort, permettant le démontage de la porte sans intervention complexe sur la structure.
Ce modèle présente une conception invisible une fois installé, ce qui permet de conserver une surface de porte continue et discrète. Le système est dégondable grâce à la présence d’une broche à ressort qui maintient l’assemblage tout en autorisant le retrait de la porte lorsque nécessaire. Ce dispositif est adapté aux applications nécessitant une articulation fiable tout en conservant la possibilité de démontage rapide.
La fiche de Pinet est prévue pour une pose à souder et peut être installée aussi bien en montage à droite qu’à gauche. Sa structure associe un corps en acier brut avec une broche et une tirette en acier zingué, tandis que le ressort est réalisé en acier à ressort également zingué.

Caractéristiques techniques :

Type de pose : à souder
Pour montage à droite et à gauche
Version de broche : ressort
Angle d’ouverture : 110°
Longueur tirette : 20 mm

Matière :

Corps : acier, brut
Broche et tirette : acier, zingué
Ressort : acier à ressort, zingué

Remarque :

Le corps doit être soudé en premier
Après peinture, la broche, la tirette et le ressort peuvent être montés
