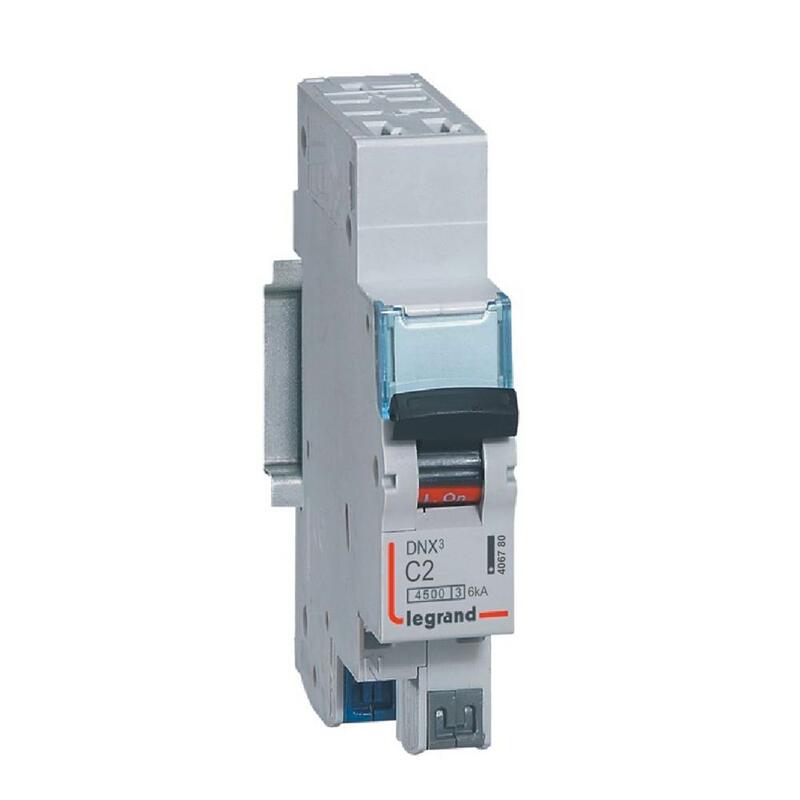

Disjoncteur phase + neutre DNX³ 4500 6 kA arrivée bornes automatiques 1 module 1P+N 230 V 2 A LEGRAND 406780

Description

Le disjoncteur modulaire DNX³ de Legrand est spécialement conçu pour assurer la commande, la protection et le sectionnement des circuits électriques. Offrant une coupure pleinement apparente, il garantit une meilleure visibilité lors de son utilisation. Pour la protection des départs, il est équipé d’une arrivée haute et d’une sortie basse par bornes automatiques.
Fonctionnant selon la courbe C, ce disjoncteur déclenche magnétiquement entre 5 In et 10 In. Occupant un espace d’1 module dans le tableau électrique, il est compatible avec le peigne HX³ universel unipolaire (phase ou neutre) ou tétrapolaire, permettant la réalisation de tests volants pour vérifier la présence de tension. De plus, il est compatible avec les auxiliaires et accessoires DX³.
Les bornes du disjoncteur sont sécurisées contre tout contact, avec une classe de protection IP 20, garantissant un câblage sûr et fiable au sein de l’installation électrique. Le DNX³ est conçu pour assurer une protection optimale et une manipulation sécurisée dans tout contexte d’utilisation résidentielle ou professionnelle.

Caractéristiques techniques :

Montage encastré
Conducteur neutre branché simultanément
Dispositifs auxiliaires possibles
Sens de l’alimentation électrique : par le haut
Indication de repérage des bornes de raccordement
Type de borne : automatique
Type de connexion : peigne et câble
Équipé d’un porte-étiquette
Mode de pose : rail DIN
Couleur : gris
Numéro RAL : 7035
Nombre de pôles : 2
Tension assignée de tenue aux chocs (Uimp) : 4 kV
Classe de limitation d’énergie : 3
Degré de pollution : 2
Température ambiante en fonctionnement : – 25 à 70 °C
Température de stockage : – 40 à 70 °C
Profondeur d’encastrement : 44 mm
Caractéristique de déclenchement (type/courbe) : C
Calibre/courant nominal assigné (In) : 2 A
Tension assignée (Ue) : 230 V
Tension d’isolement assignée (Ui) : 250 V
Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) : 4,5 kA
Type de tension : AC
Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) : 6 kA
Fréquence : 50 – 60 Hz
Section de raccordement câble souple : 0,75 – 4 mm²
Section de raccordement câble rigide : 0,75-4 mm²
Largeur : 17,8 mm
Hauteur : 94,8 mm
Profondeur : 77,7 mm

Information sur la gamme :
Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjoncteurs DNX³ et DX³ permettent de répondre aux contraintes d’installation en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu’à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu’avec dispositif de détection des arcs électriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d’alimentation.
