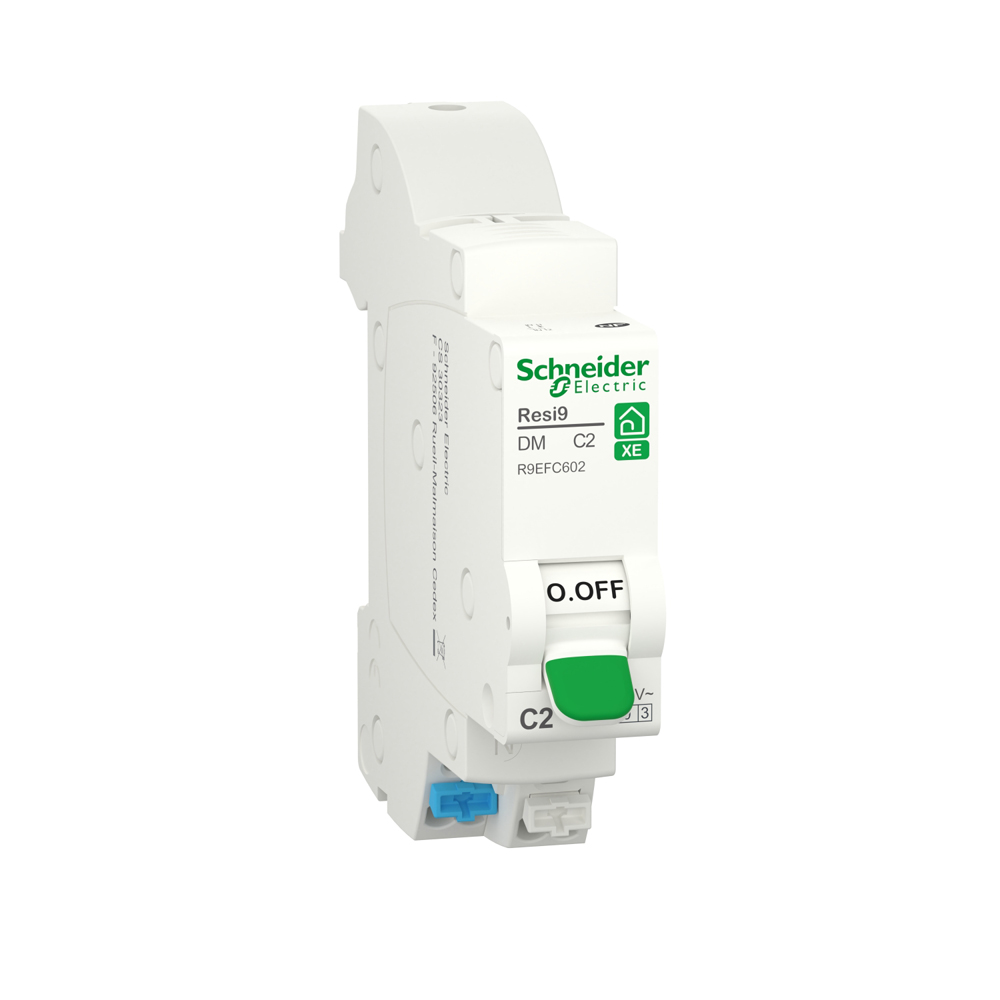

Disjoncteur modulaire RESI9 XE 1P+N courbe C embrochable 2 A SCHNEIDER ELECTRIC R9EFC602

Description

Le disjoncteur modulaire RESI9 XE 1P+N, de la marque Schneider Electric, constitue une solution avancée pour la protection des installations contre les courts-circuits et les surintensités. Grâce à sa courbe de déclenchement C embrochable, il assure une détection rapide et précise des incidents, se déclenchant automatiquement en cas de court-circuit ou de surcharge dépassant les 3000 A. Destiné spécifiquement à la protection des tableaux de distribution monophasés, ce disjoncteur opère sur une fréquence de 50 Hz à 230 V. Son dispositif de commande manuelle, équipé d’une manette, permet une coupure et un rétablissement manuels du circuit en toute simplicité.
L’installation de ce disjoncteur est facilitée par son module DIN, assurant une fixation rapide et sécurisée sur le rail du coffret. Avec une configuration 1P+N, le pôle neutre est positionné à gauche, offrant ainsi une organisation claire et fonctionnelle. Le mode d’installation encliquetable simplifie davantage le processus, ajoutant à la praticité d’utilisation de cet équipement. Enfin, doté d’une indication visuelle on/off de la tension et appartenant à la catégorie de surtension III, le disjoncteur modulaire RESI9 XE offre une protection robuste et efficace, répondant aux besoins spécifiques des installations électriques monophasées.

Caractéristiques techniques :

Type de produit ou équipement : disjoncteur miniature
Application : distribution
Description des pôles : 1P + N
Position du pôle neutre : gauche
Type de réseau : CA
Type de déclencheur : thermique-magnétique
Type de commande : par maneton
Indication de tension : indication on / off
Mode d’installation : encliquetable
Catégorie de surtension : III
Limite de déclenchement magnétique : 5…10 x In CA
Classe de limitation : 3
Tension d’isolement : 500 V
Tension assignée de tenue aux chocs : 4 kV
Support de montage : rail DIN
Couleur : blanc (RAL 9003)
Endurance mécanique : 20000 cycle
Longueur de dénudage des fils : 13 mm pour haut ou bas connexion
Degré de pollution : 2
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de fonctionnement : – 25 à 40 °C
Température ambiante de stockage : – 40 à 80 °C
Pas de 9 mm : 2
Hauteur : 84 mm
Largeur : 18 mm
