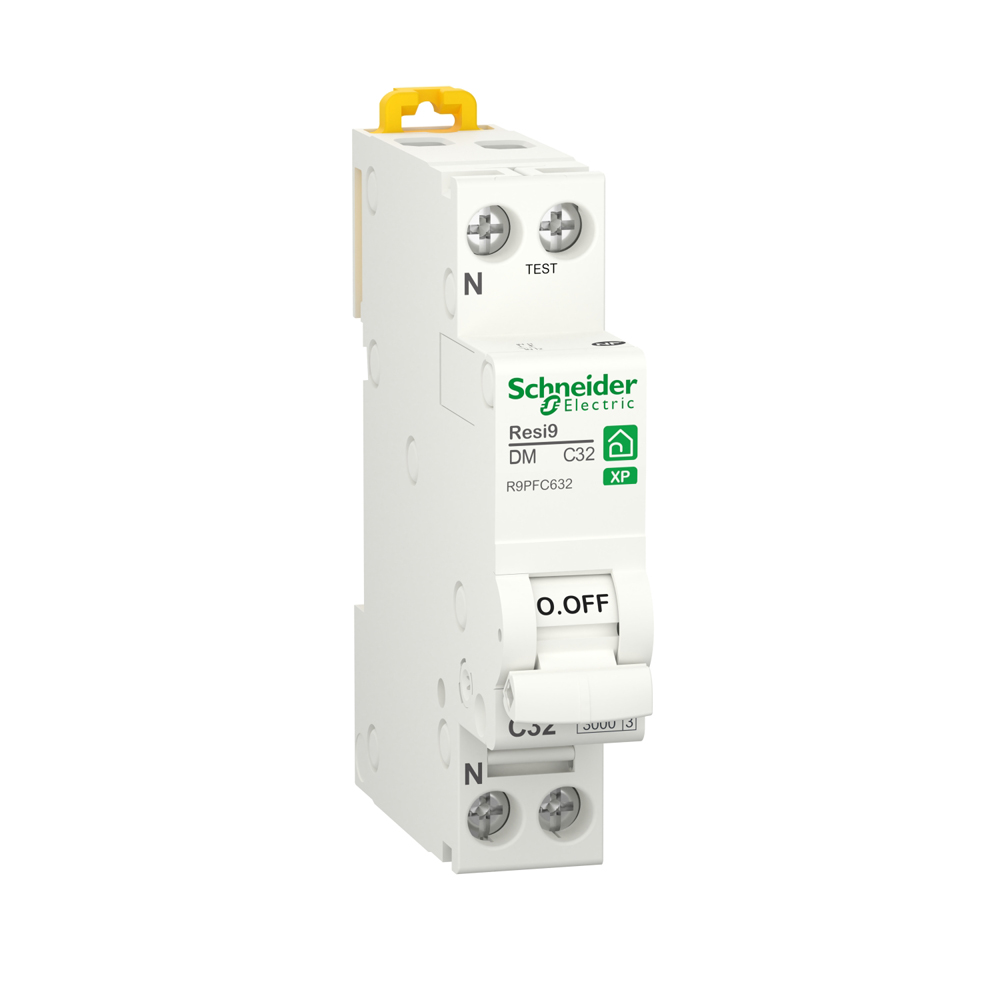

Disjoncteur modulaire RESI9 1P+N courbe C peignable 32 A SCHNEIDER ELECTRIC R9PFC632

Description

Le disjoncteur modulaire RESI9 de Schneider Electric est conçu pour assurer une protection fiable des lignes électriques contre les courants de surcharges et le court-circuit. Avec une tension assignée d’emploi de 230 V, cet appareil se distingue en tant que disjoncteur miniature, adapté à des applications de distribution électrique.
La position du pôle neutre est à gauche, ce qui assure une configuration claire et standardisée lors de l’installation. Conçu pour fonctionner dans des réseaux en courant alternatif (CA), ce disjoncteur utilise un déclencheur thermique-magnétique pour une réponse efficace aux variations de courant. La commande s’effectue par maneton, offrant une manipulation aisée et un contrôle manuel au besoin.
L’indication de tension, avec une fonction ON/OFF claire, facilite la surveillance du statut du disjoncteur. De plus, son mode d’installation encliquetable simplifie le processus d’installation, offrant ainsi une solution pratique et fiable pour la protection des circuits électriques. Le disjoncteur modulaire RESI9 représente un choix sûr et efficace pour les besoins de distribution électrique domestique.

Caractéristiques techniques :

Type de produit ou équipement : disjoncteur miniature
Application : distribution
Description des pôles : 1P + N
Nombre de pôles protégés : 1
Position du pôle neutre : gauche
Type de réseau : CA
Type de déclencheur : thermique-magnétique
Courbe de déclenchement : C
Limite de déclenchement magnétique : 5…10 x In CA
Classe de limitation : 3
Tension d’isolement : 500 V
Tension assignée de tenue aux chocs : 4 kV
Type de commande : par maneton
Indication de tension : indication on / off
Mode d’installation : encliquetable
Support de montage : rail DIN
Couleur : blanc (RAL 9003)
Endurance mécanique : 20000 cycle
Durée de vie électrique : 20000 cycle 230 V CA 50 Hz
Mode de raccordement : borne du type à cage (haut ou bas) –
