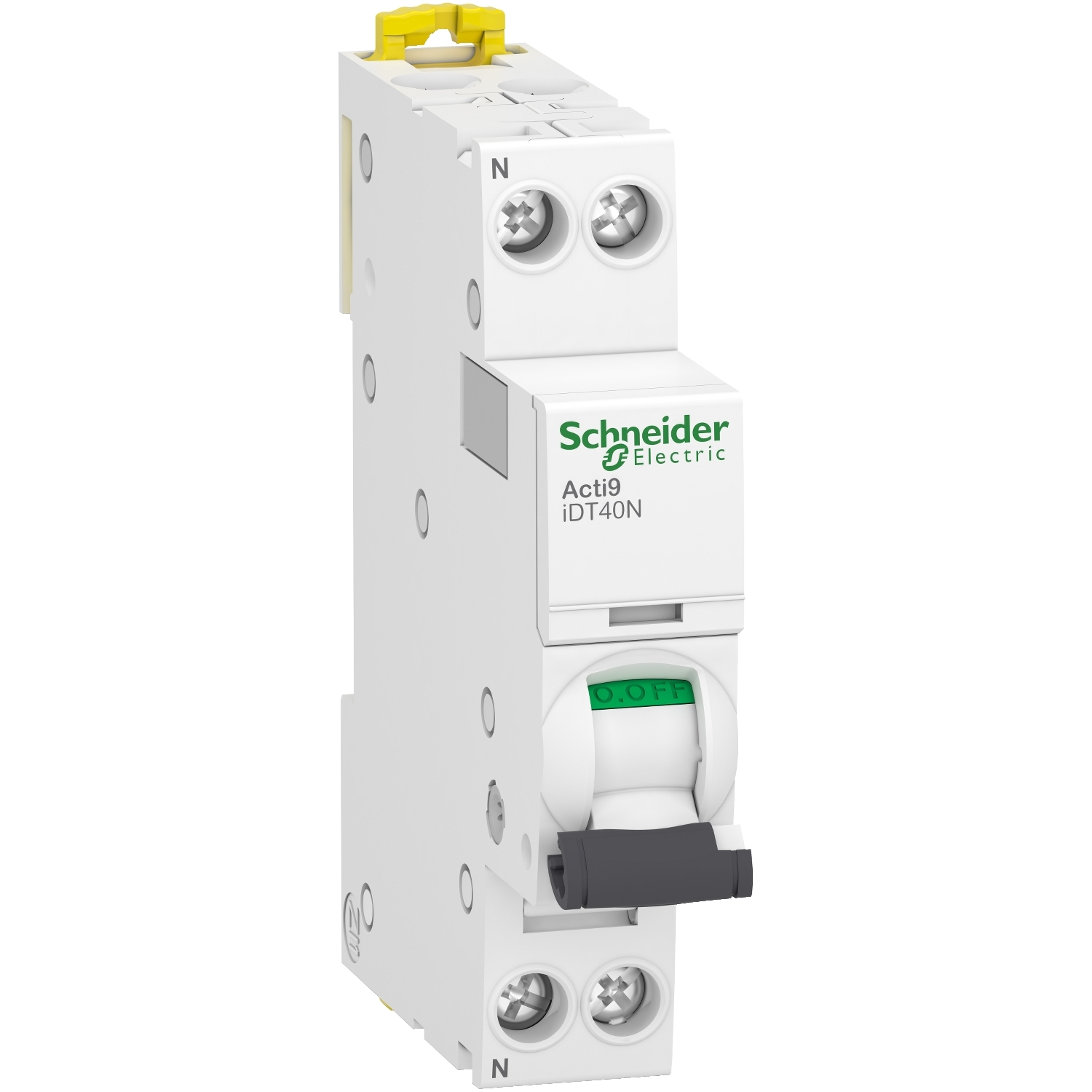

Disjoncteur modulaire ACTI9 iDT40N 1P+N 32 A 6000 A / 10 kA SCHNEIDER ELECTRIC A9P34632

Description

Le disjoncteur modulaire ACTI9 IDT40T de Schneider Electric est parfait pour la protection de l’installation contre les courts-circuits et les surintensités. Il marche automatiquement et coupe le courant en cas de court-circuit ou de surcharge d’une valeur de 4500 A / 6 kA. Il est dédié pour la protection du tableau de distribution de circuit monophasé avec une fréquence de 50 Hz sur 230 V.

Caractéristiques techniques :

Application : distribution
Description des pôles : 1P + N
Position du pôle neutre : gauche
Type de réseau : CA
Type de déclencheur : thermique-magnétique
Tension assignée d’emploi [Ue] : 230 V CA
Limite de déclenchement magnétique : 5…10 x In / 8 x In +/- 20 %
Pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz / 4,5 kA 75 % Icu à 230 V CA 50 Hz
Classe de limitation : 3
Tension d’isolement : 400 V CA
Type de commande : par maneton
Indication de tension : indication On / Off – signalisation de déclenchement
Mode d’installation : encliquetable
Support de montage : rail DIN
Couleur : blanc
Endurance mécanique : 20000 cycles
Verrouillages optionnels : dispositif de cadenassage
Raccordement amont : à vis
Position de verrouillage : vis
Couple de serrage : 2 N.m haut ou bas
Protection différentielle : bloc séparé
Degré de pollution : 3
Humidité relative : 95 % à 55 °C
Température de fonctionnement : – 25 à 70 °C
Température ambiante de stockage : – 40 à 85 °C
Pas de 9 mm : 2
Altitude de fonctionnement : 2000 m
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Dimensions (H x l x P) : 85 x 18 x 74 mm
Poids du produit : 120 g
