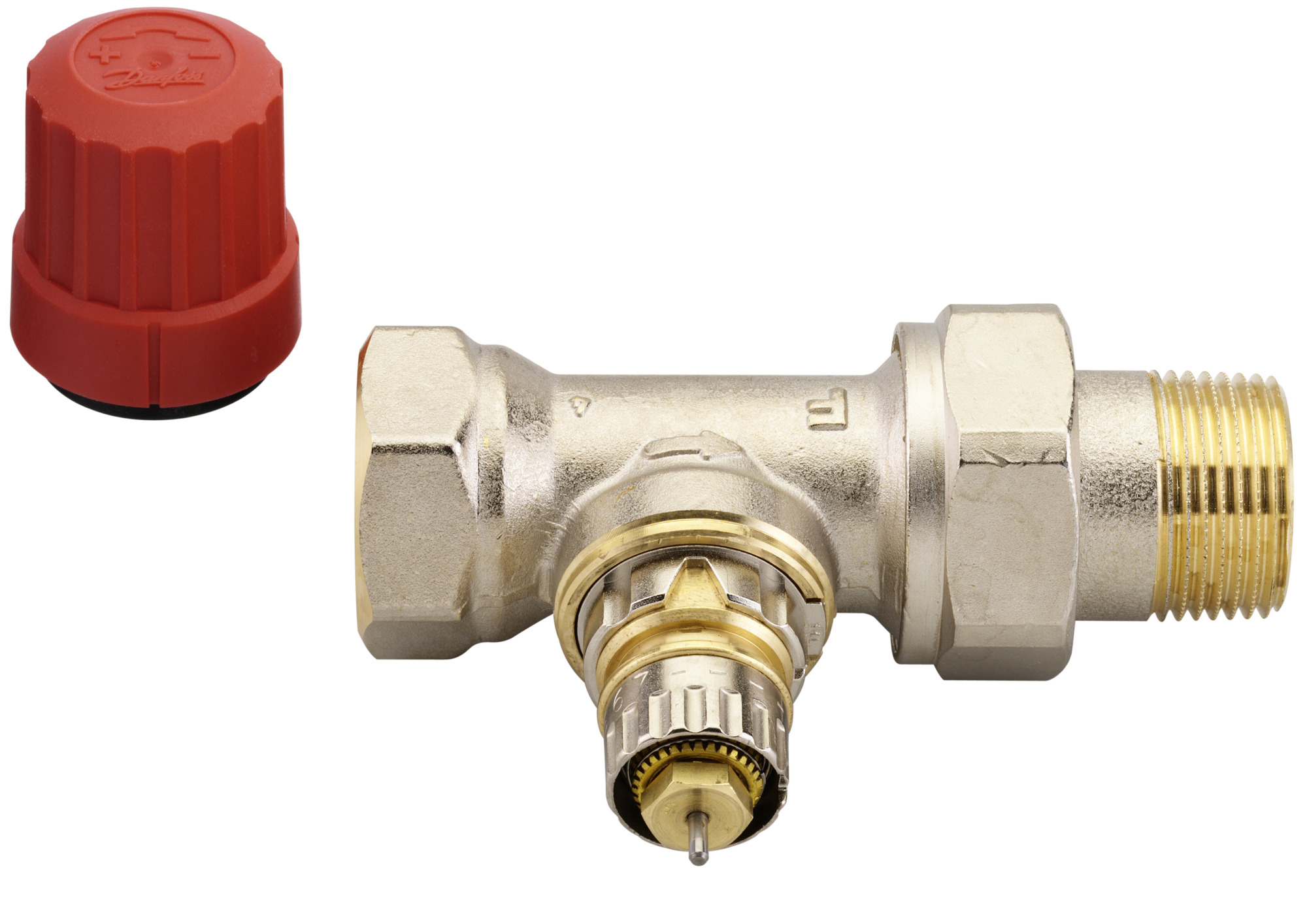

Corps de vanne RA-N DN 20 Droit DANFOSS 013G0016

Description

Le corps de vanne de Danfoss est conçu pour les installations de chauffage à deux tuyaux nécessitant un réglage du débit sur radiateur. Sa fonction de préréglage permet d’adapter le passage de l’eau dans le circuit afin de participer à l’équilibrage de l’installation. Sa conception droite facilite son intégration sur les réseaux compatibles, tandis que sa finition nickelée s’accorde aux équipements de chauffage courants. Ce modèle RA-N à débit normal convient aux configurations de radiateur demandant une vanne de réglage avec raccordement fileté interne.

Caractéristiques techniques :

Préréglage
Type : RA-N
Groupe produit : robinets de radiateur
Ligne produit : 03
Application : système à 2 tuyaux
Conception : droit
Description : vannes à débit normal avec préréglage
Norme de dimension : F
Type de raccord union : standard
Type de vanne : débit normal
Types de raccordements : filetage interne
Finition : nickelé
Clause d’exemption RoHS de l’UE : 6(c)
Substances de la liste candidate REACH : plomb (CAS no. 7439-92-1)
Plage de pression différentielle max. : 0,6 bar
Pression d’essai : 16 bar
Pression de service max. : 10 bar
Température de départ max. : 120 °C
Valeur kv avec réglage 1 : 0,1 m³/h
Valeur kv avec réglage 2 : 0,15 m³/h
Valeur kv avec réglage 3 : 0,17 m³/h
Valeur kv avec réglage 4 : 0,26 m³/h
Valeur kv avec réglage 5 : 0,35 m³/h
Valeur kv avec réglage 6 : 0,46 m³/h
Valeur kv avec réglage 7 : 0,73 m³/h
Valeur kv avec réglage N : 1,04 m³/h
Valeurs kvs : 1,4 m³/h
Taille du raccordement extérieur : R 3/4
Taille du raccordement intérieur : Rp 3/4
Dimensions de la vanne : DN 20
Volume : 0,57 L
Poids brut : 0,401 kg
Poids net : 0,38 kg
